|
Sikaflex-801 Roof 屋面卷材收口密封膠
產(chǎn)品簡(jiǎn)介
Sikaflex-801 Roof 屋面卷材防水系統收口密封膠是單組分，低模量，耐候型高品質(zhì)聚氨酯密封膠。
使用范圍
適用于屋面天溝，天窗，基座，穿出構件，采光帶和女兒墻等細節部位卷材防水的收口防水密封；也適用于屋面細小裂縫，結構接縫和屋面分倉縫等防水密封。
特點(diǎn)/優(yōu)勢
- 低VOC，健康安全
- 低模量
- 濕氣觸發(fā)式固化技術(shù)，不發(fā)泡
- 混凝土基面無(wú)需底涂
- 可打磨
- 可涂敷油漆、涂料
- 優(yōu)秀的擠出性、施工性
- 位移能力±25%
認證/標準
滿(mǎn)足 JC/T 482-2003 中25LM 的要求
產(chǎn)品信息
| 化學(xué)成分 |
單組分聚氨酯 |
| 包裝 |
600 ml/軟管，20支/箱 |
| 顏色 |
灰色 |
| 保質(zhì)期 |
9個(gè)月 |
| 儲存條件 |
自生產(chǎn)之日起，原封包裝保存于+5℃~+25℃干燥環(huán)境下，并避免陽(yáng)光直射。 |
| 密度（未固化） |
約1.3 kg/L |
技術(shù)信息
| 固化機理 |
濕氣觸發(fā)式固化 |
| 邵A硬度 |
約25（ISO 868） |
| 斷裂延伸率 |
約700%（ISO 37） |
| 彈性恢復率 |
≥80% （JC/T 482） |
| 撕裂強度 |
約4 MPa（ISO 34） |
| 彈性模量 |
約0.4 MPa（伸長(cháng)率100%, 23℃）（JC/T 482） |
| 位移能力 |
±25%（JC/T 482） |
| 接縫寬度 |
4 mm ~ 30 mm |
| 工作溫度（長(cháng)期） |
-40℃ ~ +90℃ |
| 耐腐蝕性 |
長(cháng)期耐：水、海水、弱酸、弱堿、水性洗滌液
短期耐：動(dòng)植物油、礦物油、燃油
不耐：酒精、強酸、強堿、油漆稀釋劑 |
上述說(shuō)明只作為一般性指導。對于特定的施工，如有需要，我們將提供建議。
施工信息
| 用量（600ml） |
| 接縫寬度 |
4mm |
6mm |
10mm |
15mm |
20mm |
25mm |
30mm |
| 接縫深度 |
4mm |
6mm |
8mm |
12mm |
16mm |
20mm |
24mm |
| 可施工縫長(cháng) |
45m |
19m |
7.5m |
2.5m |
1.8m |
1.2m |
0.8m |
上述用膠量?jì)H作參考。 |
| 施工溫度 |
+10℃ ~ +40℃ |
| 表干時(shí)間 |
約 90 min（23℃,相對濕度50%）GB/T 13477.5 |

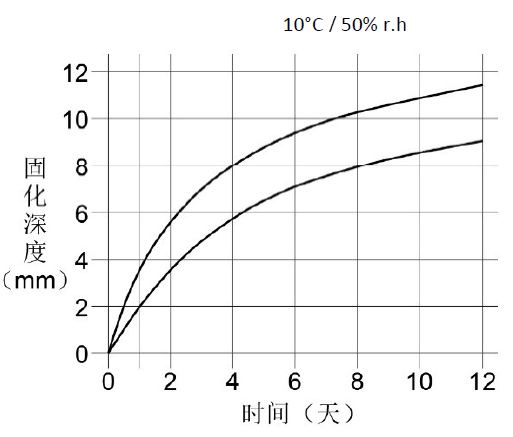

| 固化速度 |
 |
23℃/50% r.h
10℃/50% r.h |
Sikaflex-801 Roof與空氣中的濕氣反應，由表及里地固化。通常環(huán)境溫度越低，空氣濕度越低，固化速度越慢，反之亦然。
|
施工說(shuō)明
★基面處理
- 基面必須堅固、干燥，無(wú)油漬、油脂、粉塵以及其他影響粘結的物質(zhì)。
- 金屬、粉末涂層基面，須先用細砂紙打磨，然后用干凈布蘸Sika Cleaner-205清潔表面。晾置15min后，薄薄刷涂一層Sika Primer-3N。施工密封膠前，再至少晾置30min（最多8h）。
- 混凝土、砂漿基面一般無(wú)需施工底涂。為了提高密封膠與基面的粘接可靠度，也可施工底涂Sika Primer-3N。
- 對于其它基面的處理，一般需通過(guò)粘接性測試來(lái)驗證。具體可以向本公司咨詢(xún)。
★施工方法
準備工作：
施工：
- Sikaflex-801 Roof是即用型產(chǎn)品。
- 將軟膠管裝在合適的膠槍上，根據接縫寬度切割膠嘴。將膠穩定地擠在收口密封處，確保膠與基層完全接觸貼合，并避免裹入空氣。
- 用合適的工具壓實(shí)密封膠，并刮除多余的膠。
- 如有需要，可以在膠表干之前，往膠表面噴上Sika Tooling Agent N，然后使用平滑的工具修整膠表面。其它修整潤滑劑須通過(guò)相容性測試后再使用。
- 在膠表干之前，揭掉美紋紙。
養護：
- 在施工完成后的6h內，應避免直接接觸水。
- 在低濕度環(huán)境下，可以通過(guò)對接縫噴水霧來(lái)加快固化速度。
表面噴漆：
- 完全固化后的Sikaflex-801 Roof表面可以涂敷油漆、涂料。
- 油漆、涂料應事先通過(guò)相容性測試后再使用。西卡技術(shù)部門(mén)可以提供相應服務(wù)。
- 通常，油漆的彈性比聚氨酯密封膠小很多，接縫的變形可能會(huì )引起涂敷在膠表面的油漆開(kāi)裂。
★施工工具清理
施工完畢后，可以用Sika Remover-208除掉工具上未固化的膠。固化后的材料，只能通過(guò)機械手段清除。
注意事項
- 基面溫度、材料溫度在+15℃ ~ +25℃時(shí)，施工性最佳�？梢詫⒉牧蟽Υ嬗诖藴囟拳h(huán)境中，隨取隨用。
- 接縫的變形量一定不能超過(guò)縫寬的±20%。
- Sikaflex-801 Roof暴露于化學(xué)品、高溫、紫外線(xiàn)下時(shí)，顏色可能會(huì )發(fā)生變化。顏色變化不會(huì )對密封膠的性能、耐久性產(chǎn)生影響。
- 不要在瀝青基材、天然橡膠、EPDM橡膠或其他任何可能滲出油、增塑劑或溶劑的基材上施工Sikaflex-801 Roof。這些滲出物會(huì )侵蝕密封膠。對于相容性，需要通過(guò)相容性測試來(lái)驗證。具體可以向西卡技術(shù)服務(wù)部門(mén)咨詢(xún)。
- 不適用于有水壓或長(cháng)期浸水處的密封。
- 切勿讓未固化的Sikaflex-801 Roof接觸可能與異氰酸酯反應的物質(zhì)，特別是醇。稀釋劑、溶劑、清潔劑和脫模劑中通常都含有醇。這類(lèi)接觸可能會(huì )中斷或阻止密封膠的固化反應。
基面溫度、材料溫度在+15℃ ~ +25℃時(shí)，施工性最佳�？梢詫⒉牧蟽Υ嬗诖藴囟拳h(huán)境中，隨取隨用。
- 接縫的變形量一定不能超過(guò)縫寬的±20%。
- Sikaflex-425 Floor暴露于化學(xué)品、高溫、紫外線(xiàn)下時(shí)，顏色可能會(huì )發(fā)生變化。顏色變化不會(huì )對密封膠的性能、耐久性產(chǎn)生影響。
- 不要在瀝青基材、天然橡膠、EPDM橡膠或其他任何可能滲出油、增塑劑或溶劑的基材上施工Sikaflex-425 Floor。這些滲出物會(huì )侵蝕密封膠。
- 不適用于有水壓或長(cháng)期浸水處的密封。
- 切勿讓未固化的Sikaflex-425 Floor接觸可能與異氰酸酯反應的物質(zhì)，特別是醇。稀釋劑、溶劑、清潔劑和脫模劑中通常都含有醇。這類(lèi)接觸可能會(huì )中斷或阻止密封膠的固化反應。
數據來(lái)源
本產(chǎn)品說(shuō)明書(shū)所有技術(shù)數據均基于實(shí)驗室測試結果。由于實(shí)際環(huán)境超出了我們的控制，現場(chǎng)測得的數據可能會(huì )有所不同。
法律聲明
當西卡產(chǎn)品在正常情況下正確儲存、處理和使用時(shí)，無(wú)論是此處信息，還是特殊情況下對使用西卡產(chǎn)品的推薦，都是西卡公司基于其現有知識和經(jīng)驗而善意提供。在實(shí)際應用中，由于所用物料、基材、設備和周?chē)h(huán)境或實(shí)際現場(chǎng)條件的不同，不能由此信息，或任何書(shū)面的推薦，或任何其他的建議而推斷出西卡公司對其產(chǎn)品的商品性和對特殊用途的適應性作任何擔保和承擔任何法律責任。產(chǎn)品的用戶(hù)應測試產(chǎn)品是否適合于其特定的應用及使用目的。西卡公司保留改變其產(chǎn)品性能的權利。第三方的所有權應當得到遵守。所有我們接受的訂單都應當適用我們現有的銷(xiāo)售和交付條款。使用者應總是參考有關(guān)產(chǎn)品技術(shù)說(shuō)明書(shū)的最新版本，西卡公司將樂(lè )意提供。
地方限制
請注意，為滿(mǎn)足當地法律法規的具體要求，該產(chǎn)品的性能可能因地而異。請參考當地產(chǎn)品說(shuō)明書(shū)以獲得應用方面的準確描述。
健康和安全
為了得到有關(guān)安全操作、儲存和處理化學(xué)品的信息和建議，用戶(hù)應參閱包含物理、生態(tài)、毒性和其他安全相關(guān)數據的最新材料安全數據表。
|
